通风系统

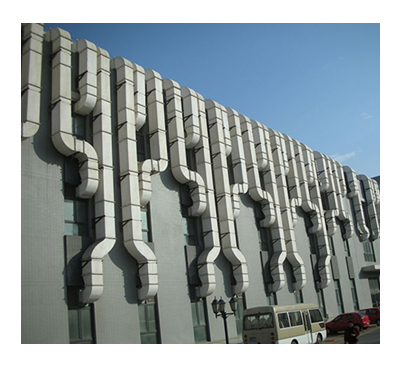

工业建筑通风系统
发布时间:2016-5-10    来源:苏州净溪环境工程技术有限公司

        工业建筑通风系统是指应用于工业生产场所工况下借助换气稀释或通风排除等手段,控制空气污染物的传播与危害,实现室内外空气环境质量保障的一种建筑环境控制技术。通风系统就是实现通风这一功能,包括进风口、排风口、送风管道、风机、降温及采暖、过滤器、控制系统以及其他附属设备在内的一整套装置。



一、系统分类
        按通风动力分类:自然通风 、机械通风;
        按照通风服务范围:全面通风 、局部通风;
        按气流方向分类:送(进)、排风(烟);
        按通风目的分类:一般换气通风、排毒与除尘、事故通风、防护式通风等;
        按动力所处的位置分类:动力集中式和动力分布式。

二、系统功能
        1、用室外的新鲜空气更新室内由于工业生产过程而污染了的空气,以保持室内空气的洁净度达到某一最低标准的水平。
        2、当室内气温高于室外的气温时,使建筑构件降温,此类通风名为建筑的降温通风。

三、方案选择
        1、全面通风:全面通风是整个房间进行通风换气,使室内有害物浓度降低到最高容许值以下,同时把污浊空气不断排至室外,所以全面通风也称稀释通风,适用于解决室内由于工艺生产产生的污染气体、热湿气体,当室内自然通风不足,对工艺生产及员工健康产生影响时需采取全面通风。
        2、局部通风:局部通风是利用局部通风机或主要通风机产生的风压对局部地点进行通风的方法,其作用是对工业生产场所点位区域产生的污染性气体、热湿气体通过风压作用控制污染性气体的扩散。

四、常规厂房排风设计

        排风系统

        1.局部排风为了防止有害气体、蒸气和粉尘在车间内散布,主要采用局部排风系统从发生源处直接排出室外。局部排风系统由局部排风罩(吸尘罩)、通风管道,通风机、粉尘或有害气体净化设备和排风装置等组成。局部排风罩(吸尘罩)是局部排风系统中的关键部件。排风柜是常见的一种部分密闭的排风装置。当产生的有害气体、蒸气或粉尘的工件较大而不能在排风柜内进行加工时,可采用一面敞开,其余面密闭的侧方排风罩,或各方均不能密闭的侧方排风罩,或上部排风的伞形罩,有单侧排风(槽宽<=0.7m时)、双侧排风(槽宽>0.7m时)和吹吸式槽边排风(槽宽>=2.0m时)各种形式。吸气口的排风量应大于送风射流流量。
       为了获得良好的局部排出粉尘、有害气体或蒸气的效果,无论使用哪种排风罩,均应考虑下列几点要求:
       ①应将有害物质发生源尽可能地密闭,排风罩应尽可能靠近有害物质发生源;
       ②排风罩或吸尘罩的吸气方向应尽可能与有害物质逸出的方向一致;
       ③排风罩的布置应使污染空气不致流经工人的呼吸带;
       ④排风装置不应设在门窗附近,以免室外进入的气流干扰排风效果;
       ⑤排风罩罩口要有一定的控制风速。在距离罩口最远的有害物散发点(即控制点)上造成适当的空气流动,从而把有害物吸入罩内。控制点的空气流动速度称为控制风速(也称吸入速度)。即该速度应大于有害物向外逸散的速度和防止横向气流干扰的速度,才能有效地将有害物质抽吸至密闭设备内。如当采用侧方排风罩,有害物质的逸散情况时,不仅要将离罩口较近的a处的有害物质控制住,还必须将较远点的b处的有害物质控制住,其控制风速应为Vx,才能收到良好的排风效果。控制风速的大小应与毒物毒性大小、粉尘粒径大小有关,一般毒物控制风速为0.7—1.0m/s,粉尘控制风速为1-1.5m/s。

        2.全面排风一般是在外墙上安装一定数量的排风扇,依靠排风使室内形成负压,将室外的新鲜空气通过门窗进入室内,使整个车间得到通风换气并使有害气体浓度冲淡到合乎卫生标准要求。
       全面通风换气量可按下式计算:L=M/(S-S0)
       式中:L为通风量(m3/h);M为有害气体的散发量(mg/h);S为有害气体最高容许浓度(mg/m3);S。为进气中有害气体的浓度。
       当数种溶剂的蒸气或数种刺激性气体同时散发于空气中时,其通风量应按各自分别稀释至最高容许浓度所需空气量的总和计算。其他有害物质同时放散于空气中时,通风量仅按需要空气量最大的有害物质计算。

五、高大空间厂房通风设计
        高大厂房(一般层高超5米或单层面积2000米2以 上)其通风换气看似简单,人们也经常看到厂家采用诸如屋顶安装无动力涡轮风机,或屋顶设自然排气长廊,或墙面设送排风机,甚至有些厂家热得受不了了采用屋 面淋水的办法,最后发现这些措施对厂房内通风降温特别是底部人员设备集中区降温没有明显帮助。于是,陆续有厂家尝试装设水帘墙或高压喷雾加负压风机方式, 或者挂外墙及置于屋顶的环保空调方式往车间内送冷风,当然,此举效果已得到明显改善,但随之带来安装的成本、整体建筑的美观可能被破坏、自然采光可能被遮 挡,以及后续安全隐患及频繁的保养维护等诸多问题。以下将详细介绍各种通风降温措施的优缺点及阐述一种最佳的解决方案。

        1、常见的简易通风方式
        A、屋顶设风机
        屋顶设风机方式是最简易、最便宜的通风方式,但对降温基本没有太大帮助,因为当室外空气在37℃时,室内一般会在37℃以上,人员设备热负荷大时甚至会达到40℃以上。
 但此举有一定的换气效果,特别是车间内有比重轻于空气的烟气产生时,有部分会上升至屋顶并排出。
但总体而言,此举换气效果仍很不理想,如图所示,为空气进出车间的大致流向,底层越是需要通风的部位,越是通风不良,只能靠热气自然上升的烟囱效应,而许多气体(如CO2等)、微小杂质因比空气重所以难以上升而排出。
动力屋顶风机尚且如此,无动力涡轮风机及排气长廊就更显不足,其只有在外界风越大越能提高效果,但是当外界风越大时,开窗同样有越好的自然换气效果。
        B、接力风机
        有少数厂房采用接力风机在车间内间隔布置,带动车间内空气整体循环,从而使员工有风吹的感觉。这种通风方式由于在车间内部死循环,不仅不能排出车间异味,而 且丝毫无降温效果,虽说起到风扇的效果,但此举不仅噪音大,初投资高,耗电大,而且难以调节开机的台数,所以还不如装设落地风扇或吊扇或壁扇来得省钱及省 电。
        C、墙面或窗户设送排风机
此种方式如果设计风量足够的话,会有非常好的通风效果,但此举没有任何降温功能,车间内温度基本决定于室外温度。

        2、兼具降温与通风换气的方式
        A、水帘墙或高压喷雾加负压风机方式
        水帘墙降温的原理众所周知,空气经过被淋湿的湿帘,温度得以降低,湿度会增加,所以对温湿度有严格要求的企业不可使用,如膨化食品加工、精密电子及其他要求恒温恒湿的场所。
但实践证明对绝大多数企业如服装、鞋业、纺织、机械、食堂等等一般可适用。企业可以参考以下标准决定是否能适用此原理空调;即在春季雨季湿度较大时,车间生 产是否受影响,如果没有影响,则采用此水蒸发降温原理的措施基本是安全的。如果车间工艺对湿度有要求但要求不高,或者整个车间内只是个别岗位有湿度要求, 那么可以采用湿度控制装置加以控制,但此时温降幅度可能有一些影响。
        由于此措施初投资低、耗电极少,所以有些企业开始采纳,但其不足之处也日趋明显,简要罗列如下:
        (1)由于水帘墙要占用绝大多数窗户面积,所以一般采光会被严重影响,这增加了室内照明的费用及员工在非自然光下工作的疲劳感。
        (2)大面积纸质黄色的水帘墙装设于墙面一般与外墙难以协调,造成美观受损,特别是使用一、二年后其脏污的表面难以清洗造成不雅且非常不卫生,所以一般新厂或注重外观形象的企业难以接受。
        (3)风吹日晒雨淋以及水帘的高度对淋湿的水帘寿命造成影响,这会增加今后的成本,同时一般会造成室内侧地面或窗台漂水打湿。
        (4)这种负压通风方式要求门窗全部关闭,否则大量空气由于没有风阻而直接由门窗进入从而对整体降温造成影响,实践使用发现许多厂房因货物、人员频繁的进出或本身不够密闭,导致效果大打折扣。
        少数企业不用水帘墙而采用高压喷雾的方式,这种方式虽说成本降低,同时也避免了水帘墙的缺点,但难以自动控制从而可能造成外界湿度变大时空气因饱和进而使水雾无法被空气吸收并打湿车间内设备及产品,另外高压喷雾极易造成堵塞所以后续维护成本较高。

        3、外墙或屋顶装设方形环保空调
        方形环保空调也是采用水蒸发降温原理,但与水帘墙不同的是其风机与水帘在同一设备内,属正压送风,运行时要求门窗开启。
此举当然也可以解决高大厂房的通风降温问题,但是由于高大厂房跨度大,装设于墙面无法满足中间区域的要求,而装设于屋面也必须要接风管。综合其用于高大厂房的不足之处罗列如下:
        (1)安全性,安装于外墙的环保空调一般需制作1.6米 宽的三角支架固定于墙面,这种安装方式因力矩大难以保证长期安全,特别是经常性的人员爬支架上保养维护,不方便且有安全隐患,一般的人员或安装工很难根据 各种墙体受力程度,钢结构彩钢板的受力程度设计出完全可靠的支架,从而难以确保人员设备安全,这种隐患随着风吹日晒雨淋支架的老化,随着使用年限而加剧, 全国已发生多起整机坠落事故这完全该引起重视。
        (2)装设于墙面采用侧送风的环保空调送风距离有限,一般可达15米,当然增加风机的出口余压可使送风距离加大,但噪音及耗电同时增加,近距离处强风可能对人员及工艺造成影响;接风管则使成本大增并使美观及车间机械使用等受影响。安装于屋顶的环保空调首先要解决屋顶承重及防漏的问题,其次是同样需接风管进而增加成本。
        (3)经测算,高大厂房使用外挂式或屋面环保空调其耗电及初装成本均可能达到水帘墙加负压风机方式的二倍。
当然,仅对车间内个别岗位进行送风降温,外挂式或屋面环保空调不失为较好的选择。
